CQ_V850 で7セグメント LED の実験 (2)

7セグメント LED 用の BCD デコーダ/ドライバ SN74LS47 を使い、複数の7セグメント LED を点灯させる実験をしました。

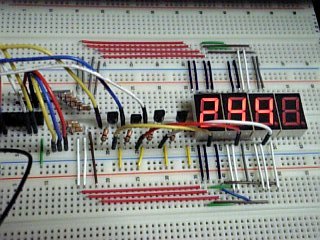

最初は4桁で実験する予定だったのですが、3桁で力尽きました。二度とやりたいとは思いません。ブレッドボードでこの有様ですから、この回路を基板にはんだ付けするのは無理だと思います（苦笑）

前回の実験のようなスタティック点灯では、各 LED に0〜9を点灯させるのに7つのポートが必要でしたが、74LS47 を使うと LED の数に関係なく4ポートで済みます（74LS47 を使用しなくても、ダイナミック点灯であれば7ポートで済むとは思います）。今回の実験では、LED に表示する値の出力に P90〜P93 の4ポート、点灯させる LED の選択に P98〜P910 の3ポートを使用しました。

接続のメモです。(n = 1, 2, 3)

[CON3-1] +3.3V → SN74LS47(V_CC)
[CON3-10] GND → SN74LS47(GND)

[CON1-1] P90 → SN74LS47(A)
[CON1-2] P91 → SN74LS47(B)
[CON1-3] P92 → SN74LS47(C)
[CON1-4] P93 → SN74LS47(D)

SN74LS47(a) → 680Ω → LED<n>(a)
SN74LS47(b) → 680Ω → LED<n>(b)
SN74LS47(c) → 680Ω → LED<n>(c)
SN74LS47(d) → 680Ω → LED<n>(d)
SN74LS47(e) → 680Ω → LED<n>(e)
SN74LS47(f) → 680Ω → LED<n>(f)
SN74LS47(g) → 680Ω → LED<n>(g)

[CON3-1] +3.3V → 2SA1015<n>(B)
2SA1015<n>(C) → (+)LED<n>

[CON1-9] P98 → 10kΩ → 2SA1015<1>(E)
[CON1-10] P99 → 10kΩ → 2SA1015<2>(E)
[CON1-11] P910 → 10kΩ → 2SA1015<3>(E)

以下、主要なコードです。タイマ割り込みハンドラで点灯する LED を切り替え、表示する値を 74LS47 に出力します。また、100回ごとに数値をインクリメントしています。

#define T 256

static int led[3] = { 0, 0, 0 };
static int cur = 0;
static int count = 0;

// ポート初期化
void init_port()
{
  // P90〜P94の設定
  PMC9L = 0; // 入出力ポート
  PM9L  = 0; // 出力モード
  P9L   = (unsigned char)led[cur];

  // P98〜P910の設定
  PMC9H = 0; // 入出力ポート
  PM9H  = 0; // 出力モード
  P9H   = (unsigned char)~(1 << cur);
}

// タイマ初期化
void init_timer()
{
  // TMP1の設定
  TP1CE   = 0; // 動作禁止
  TP1CKS  = 7; // fxx/512
  TP1MD   = 0; // インターバル・タイマ・モード
  TP1CCR0 = T - 1;
  TP1CE   = 1; // 動作許可
}

// 割り込み初期化
void init_intc()
{
  // INTTP1CC0
  TP1CCPR0 = 0; // 割り込み優先度 = 0
  TP1CCMK0 = 0; // 割り込み許可
}

// タイマ割り込みハンドラ
void timer_int_handler()
{
  if (++count == 100) {
    // LEDに表示する値を変更
    count = 0;
    led[0] += 1;
    if (led[0] == 10) {
      led[0] = 0;
      led[1] += 1;
      if (led[1] == 10) {
        led[1] = 0;
        led[2] += 1;
        if (led[2] == 10) {
          led[2] = 0;
        }
      }
    }
  }

  // 点灯LEDの切り替え
  if (++cur == 3) cur = 0;
  P9H = (unsigned char)~(1 << cur);

  // 点灯LEDの値を設定
  P9L = (unsigned char)led[cur];
}

【備考】gcc で開発しています。
