CQ_V850 で7セグメント LED の実験 (1)

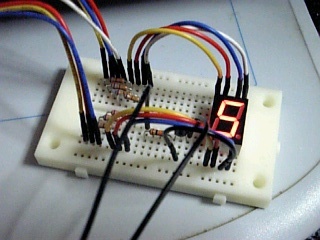

7セグメント LED のスタティック点灯の実験を行いました。使用したのは秋月で4個100円で売ってた LN516RA（アノードコモン）です。



後先考えず P90〜P96 に適当につないだら、激しく使いにくくなってしまいました。

[CON3-1] +3.3V → 2SA1015(B)
[CON3-8] P37 → 10kΩ → 2SA1015(E)
2SA1015(C) → (+)LED
LED(e-) → 680Ω → P90 [CON1-1]
LED(d-) → 680Ω → P91 [CON1-2]
LED(c-) → 680Ω → P92 [CON1-3]
LED(g-) → 680Ω → P93 [CON1-4]
LED(f-) → 680Ω → P94 [CON1-5]
LED(a-) → 680Ω → P95 [CON1-6]
LED(b-) → 680Ω → P96 [CON1-7]

この週末には、回路図エディタを探したいと思ってます…

以下、主要なコードです。1, 2, 3, 4, 5, 6, 7, 8, 9, 0 の点灯パターンを繰り返します。

#define T (20000000 / 512) // 1000ms周期

static const unsigned char led[] = {
  0xbb, // 1 (b + c)
  0x94, // 2 (a + b + d + e + g)
  0x91, // 3 (a + b + c + d + g)
  0xa3, // 4 (b + c + f + g)
  0xc1, // 5 (a + c + d + f + g)
  0xe0, // 6 (c + d + e + f + g)
  0x9b, // 7 (a + b + c)
  0x80, // 8 (a + b + c + d + e + f + g)
  0x83, // 9 (a + b + c + f + g)
  0x88, // 0 (a + b + c + d + e + f)
};
static const unsigned char *cur = led;
static const unsigned char *end = led + sizeof(led) / sizeof(unsigned char);

// ポート初期化
void init_port()
{
  // P90〜P96の設定
  PMC9L = 0; // 入出力ポート
  PM9L  = 0; // 出力モード
  P9L = *cur;

  // ポート37の設定
  PM37 = 0; // 出力モード
  P37 =  0; // Lレベル
}

// タイマ初期化
void init_timer()
{
  // TMP1の設定
  TP1CE   = 0; // 動作禁止
  TP1CKS  = 7; // fxx/512
  TP1MD   = 0; // インターバル・タイマ・モード
  TP1CCR0 = T - 1;
  TP1CE   = 1; // 動作許可
}

// 割り込み初期化
void init_intc()
{
  // INTTP1CC0
  TP1CCPR0 = 0; // 割り込み優先度 = 0
  TP1CCMK0 = 0; // 割り込み許可
}

// タイマ割り込みハンドラ
void timer_int_handler()
{
  if (++cur == end) cur = led;
  P9L = *cur;
}

【備考】gcc で開発しています。
