CQ_V850 で LED の実験 (7)

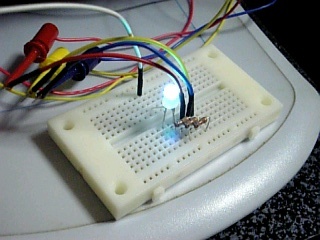

今回はフルカラー LED を点灯させてみました。使用した LED は、日亜 NSTM515AS です。



アノードコモンですので、次のように接続しています。

[CON3-1] +3.3V → (+)LED
LED(R-) → 680Ω → [CON1-1] P90
LED(G-) → 680Ω → [CON1-2] P91
LED(B-) → 680Ω → [CON1-3] P92

データシートを見て、抵抗値は赤で400Ω弱、青・緑では50Ωくらいで計算していたのですが、試しに680Ωで点灯させてみたところ、実験するには十分明るかったので、各色すべて680Ωとしました。さすがに、青単色だと若干暗い感じはしますが。

以下、主要なコードです。約1秒ごとに、以下の点灯パターンで色が変化します。
無点灯 → 赤 → 緑 → 赤＋緑 → 青 → 赤＋青 → 緑＋青 → 赤＋緑＋青

#define T (20000000 / 512) // 1000ms周期

static int count = 0;

// ポート初期化
void init_port()
{
  // P90〜P92の設定
  PMC9L = 0; // 入出力ポート
  PM9L  = 0; // 出力モード
  P9L   = ~count & 0xff;

#if defined(DEBUG)
  // ポートCT6の設定 (動作確認用)
  PMCCT6 = 0; // 入出力ポート
  PMCT6  = 0; // 出力モード
  PCT6   = 0; // Lレベル
#endif
}

// タイマ初期化
void init_timer()
{
  // TMP1の設定
  TP1CE   = 0; // 動作禁止
  TP1CKS  = 7; // fxx/512
  TP1MD   = 0; // インターバル・タイマ・モード
  TP1CCR0 = T - 1;
  TP1CE   = 1; // 動作許可
}

// 割り込み初期化
void init_intc()
{
  // INTTP1CC0
  TP1CCPR0 = 0; // 割り込み優先度 = 0
  TP1CCMK0 = 0; // 割り込み許可
}

// タイマ割り込みハンドラ
void timer_int_handler()
{
  ++count;
  P9L = ~count & 0xff;

#ifdef DEBUG
  PCT6 ^= 1;
#endif
}

PWM と組み合わせたりすると、癒し効果の演出も可能ではないかと思います。

【備考】gcc で開発しています。
